Máy đo độ cứng kim loại Proceq Equotip 550 ASTM A956 DIN EN ISO 16859 màn hình 7 inch IP54

Máy đo độ cứng kim loại Proceq Equotip 550 ASTM A956 DIN EN ISO 16859 màn hình 7 inch IP54

Giá liên hệ

Máy đo độ cứng kim loại Proceq Equotip 550 sử dụng công nghệ Leeb theo ASTM A956 và DIN EN ISO 16859, màn hình cảm ứng 7 inch chuẩn IP54, bộ nhớ 8 GB lưu hơn 1.000.000 phép đo, hỗ trợ đầu đo D, DL, DC, Ethernet và hiệu chuẩn ISO/IEC 17025 cho QA/QC công nghiệp.

Model: Proceq Equotip 550
Thương hiệu: Proceq / Screening Eagle
Xuất xứ: Thụy Sĩ (Switzerland)
Công nghệ đo: Leeb Rebound Hardness Testing
Tiêu chuẩn: ASTM A956, DIN EN ISO 16859

Máy đo độ cứng kim loại Proceq Equotip 550 theo ASTM A956 và DIN EN ISO 16859

Giới thiệu thiết bị

Máy đo độ cứng kim loại Proceq Equotip 550 là dòng thiết bị kiểm tra độ cứng vật liệu cao cấp sử dụng công nghệ Leeb Rebound Hardness Testing, được phát triển bởi Proceq – Switzerland (nay thuộc Screening Eagle Technologies). Đây là một trong những hệ thống đo độ cứng Leeb được sử dụng phổ biến trong:

Nhà máy nhiệt điện
Dầu khí
Luyện kim
Đóng tàu
Cơ khí chế tạo
QA/QC công nghiệp
Kiểm tra vật liệu sau nhiệt luyện
Kiểm tra đường ống áp lực và mối hàn

Khác với các phương pháp đo độ cứng truyền thống như Rockwell, Brinell hoặc Vickers yêu cầu chuẩn bị mẫu hoặc sử dụng thiết bị cố định trong phòng thí nghiệm, công nghệ Leeb cho phép thực hiện phép đo trực tiếp ngoài hiện trường trên:

Kết cấu thép kích thước lớn
Rotor turbine
Trục cán
Đường ống công nghiệp
Bình chịu áp lực
Thiết bị đang vận hành
Chi tiết không thể tháo rời

Điều này giúp giảm đáng kể thời gian kiểm tra, đồng thời tăng hiệu quả vận hành và bảo trì trong môi trường công nghiệp nặng.

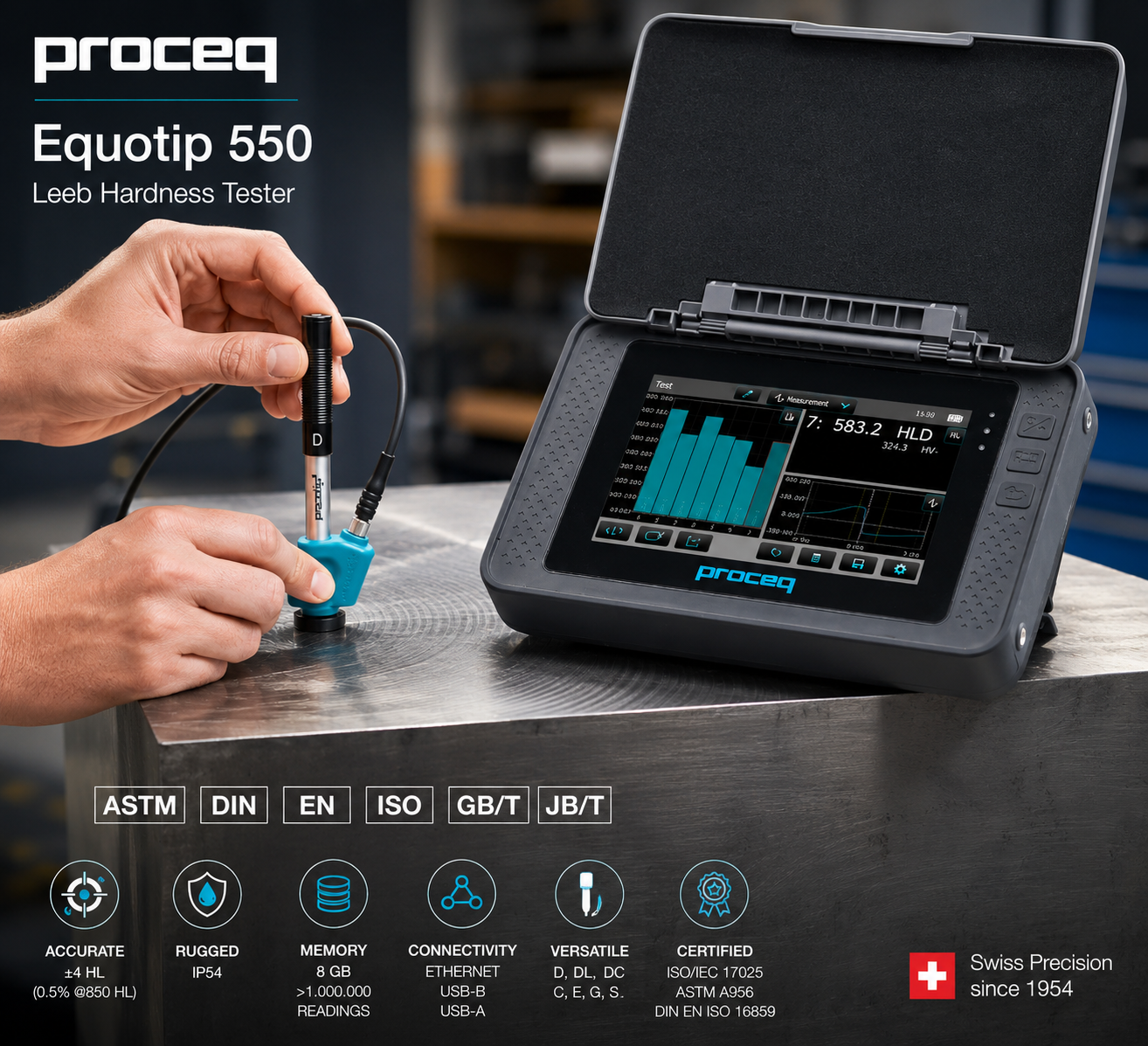

Proceq Equotip 550

Thông tin chung

Thông tin	Chi tiết
Model	Proceq Equotip 550
Thương hiệu	Proceq / Screening Eagle
Xuất xứ	Switzerland (Thụy Sĩ)
Công nghệ đo	Leeb Rebound Hardness Testing
Ứng dụng	QA/QC, Nhiệt điện, Dầu khí, Luyện kim
Tiêu chuẩn áp dụng	ASTM A956, DIN EN ISO 16859

Thông số kỹ thuật

Thông số	Cấu hình
Màn hình	Cảm ứng 7 inch
Chuẩn bảo vệ	IP54
Bộ nhớ	8 GB (>1.000.000 phép đo)
Kiểu kết nối	Ethernet & USB-B (PC Connection), USB-A (PRT)
Pin	3.6V Li-ion
Nguồn điện vào	12V ±25% / 1.5A
Loại đầu đo	D, DL, DC và các loại khác
Tiêu chuẩn chuyển đổi	Leeb C, D, DC, DL, E, G, S
Thang đo chuyển đổi	HB, HV, HRA, HRB, HRC, HS, MPa
Lực kiểm tra	11 Nmm
Độ phân giải đo	1 HL/HV/HB, 0.1 HRC/HRB/HS, 1 N/mm²
Độ chính xác	±4 HL (0.5% @850 HL)
Độ lệch đo	Thấp hơn DIN EN ISO 16859
Hệ số biến thiên	Thấp hơn DIN EN ISO 16859
Hiệu chuẩn	ISO/IEC 17025
Tiêu chuẩn áp dụng	ASTM A956, DIN EN ISO 16859, GB/T 17394, JB/T 9378

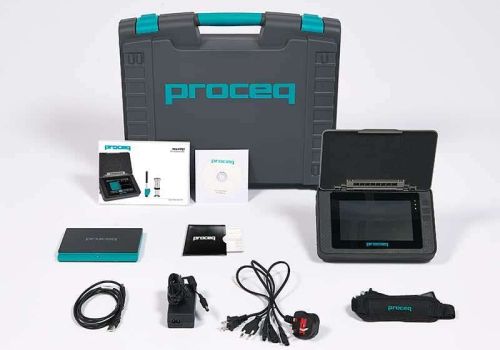

Bộ phụ kiện	Bộ kit dụng cụ đính kèm theo máy

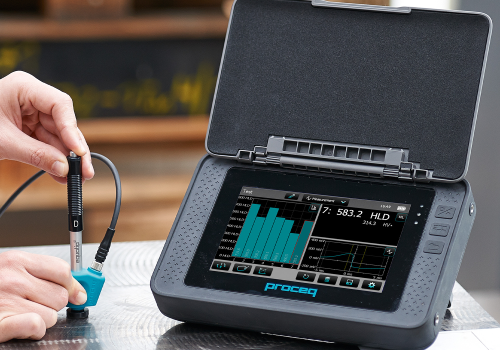

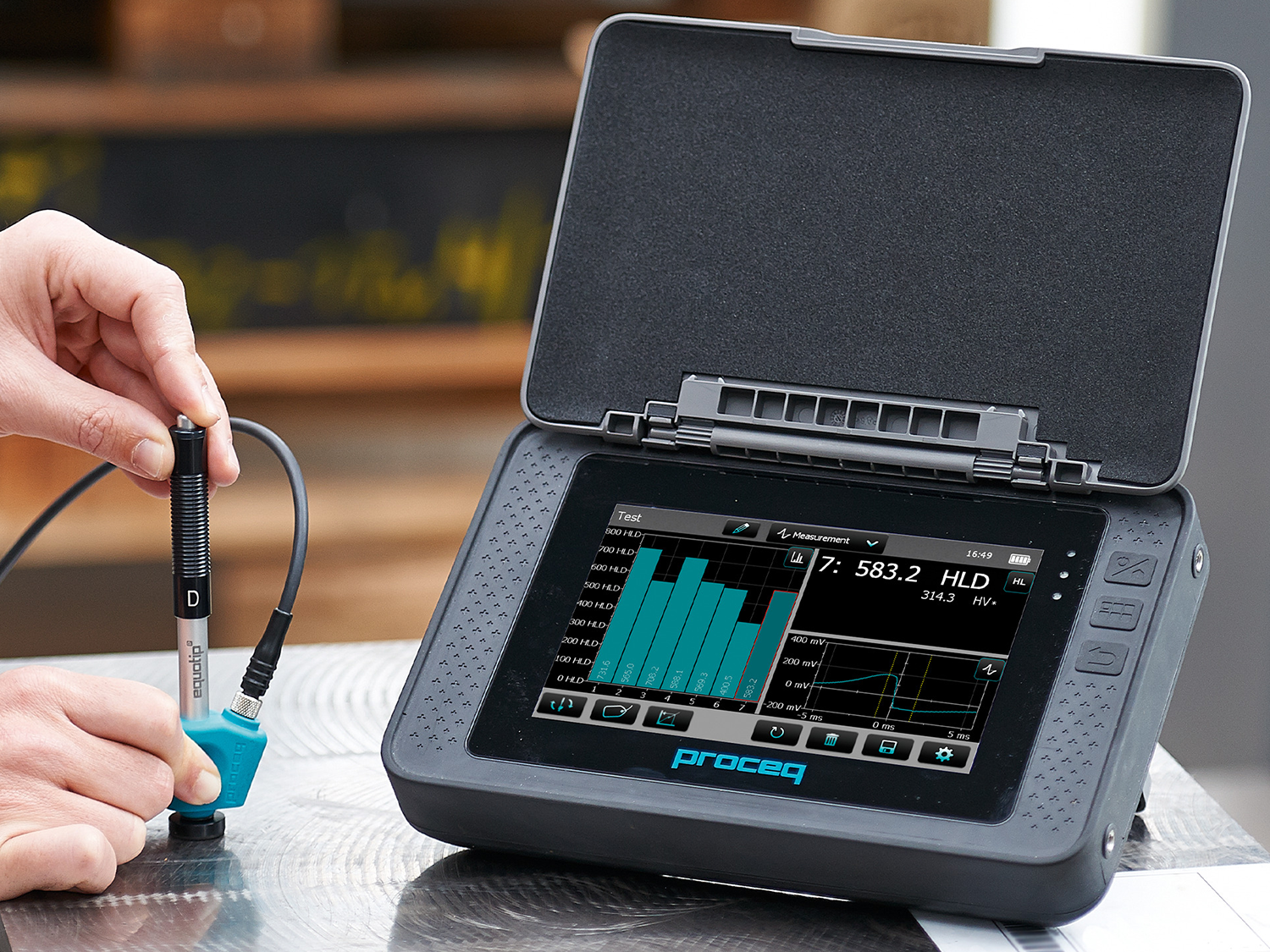

Thiết kế màn hình cảm ứng 7 inch và chuẩn bảo vệ IP54

Proceq Equotip 550 được thiết kế theo cấu trúc công nghiệp với màn hình cảm ứng 7 inch có độ phân giải cao, hỗ trợ hiển thị trực quan:

Giá trị đo
Trạng thái đầu đo
Loại vật liệu
Thang đo chuyển đổi
Thống kê dữ liệu
Biểu đồ phân bố kết quả

Kích thước màn hình lớn giúp thao tác dễ dàng hơn khi làm việc ngoài hiện trường hoặc trong các nhà máy có cường độ vận hành cao. Người vận hành có thể nhanh chóng chuyển đổi vật liệu, lựa chọn đầu đo hoặc kiểm tra thống kê dữ liệu trực tiếp trên thiết bị mà không cần thao tác phức tạp.

Thiết bị đạt chuẩn bảo vệ IP54 giúp:

Chống bụi công nghiệp
Chống nước
Tăng độ bền cơ học
Vận hành ổn định trong môi trường rung động hoặc độ ẩm cao

Đây là yếu tố rất quan trọng đối với:

Nhà máy nhiệt điện
Nhà máy xi măng
Dầu khí offshore
Nhà máy thép
Công trường cơ khí ngoài hiện trường

So với nhiều dòng máy đo độ cứng phổ thông chỉ sử dụng màn hình LCD nhỏ và không công bố chuẩn IP, Equotip 550 có độ ổn định và độ bền cao hơn đáng kể trong điều kiện công nghiệp thực tế.

Bộ nhớ 8 GB và hệ thống kết nối công nghiệp

Thiết bị được tích hợp bộ nhớ trong 8 GB cho phép lưu trữ trên 1.000.000 phép đo. Khả năng lưu trữ lớn này đặc biệt hữu ích cho:

Hệ thống QA/QC nhiều ca sản xuất
Quản lý dữ liệu kiểm tra dài hạn
Truy xuất lịch sử vật liệu
Đồng bộ dữ liệu kiểm tra giữa các bộ phận
Xuất báo cáo kỹ thuật và nghiệm thu

Equotip 550 hỗ trợ đầy đủ:

Ethernet
USB-B (PC Connection)
USB-A (PRT)

Giao tiếp Ethernet giúp tích hợp trực tiếp thiết bị với:

Hệ thống quản lý dữ liệu nội bộ
Phần mềm QA/QC
Máy chủ lưu trữ
Hệ thống báo cáo kỹ thuật

USB-B hỗ trợ kết nối máy tính để truyền dữ liệu, trong khi USB-A cho phép sử dụng thiết bị ngoại vi hoặc xuất dữ liệu nhanh chóng ngoài hiện trường.

Đây là ưu điểm lớn so với các dòng máy đo độ cứng cầm tay thông thường chỉ hỗ trợ bộ nhớ giới hạn hoặc không có khả năng kết nối mạng công nghiệp.

Nguyên lý đo độ cứng Leeb

Phương pháp Leeb xác định độ cứng vật liệu dựa trên tỷ lệ giữa vận tốc hồi lại và vận tốc va chạm của vật va đập sau khi tiếp xúc với bề mặt mẫu thử.

$\times \frac{V_r}{V_i}$

Trong đó:

$V_i$ là vận tốc va chạm
$V_r$ là vận tốc hồi lại sau va đập

Ưu điểm lớn nhất của phương pháp Leeb bao gồm:

Không phá hủy mẫu
Tốc độ đo nhanh
Không cần cắt mẫu thử
Có thể đo trực tiếp trên thiết bị đang lắp đặt
Phù hợp với chi tiết kích thước lớn

Đây là lý do công nghệ Leeb hiện được sử dụng rộng rãi trong:

Bảo trì turbine
Kiểm tra đường ống áp lực
Đánh giá kết cấu thép
Kiểm tra mối hàn
Kiểm tra vật liệu sau nhiệt luyện

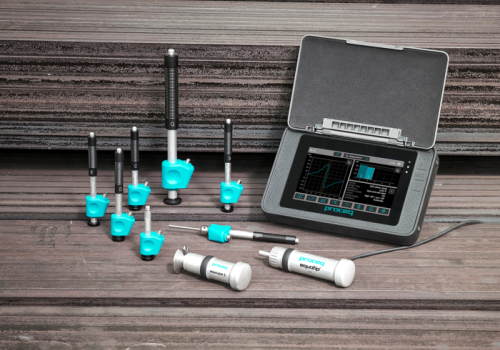

Hệ thống đầu đo Leeb D, DL, DC, C, E, G, S

Proceq Equotip 550 hỗ trợ đầy đủ:

Mỗi loại đầu đo được tối ưu cho điều kiện vật liệu và hình dạng chi tiết khác nhau.

Đầu đo D

Đầu đo D là loại tiêu chuẩn với lực va đập 11 Nmm, phù hợp cho:

Thép carbon
Thép hợp kim
Inox
Kết cấu thép
Vật liệu sau nhiệt luyện

Đây là loại đầu đo được sử dụng phổ biến nhất trong các ứng dụng kiểm tra hiện trường.

Đầu đo DL

Đầu đo DL có thiết kế thân dài giúp tiếp cận:

Rãnh sâu
Bánh răng
Khu vực hẹp
Vị trí bị che khuất

Loại đầu đo này thường được sử dụng trong:

Bảo trì turbine
Hộp số công nghiệp
Kiểm tra cơ khí chính xác

Đầu đo DC

Đầu đo DC phù hợp cho:

Bề mặt cong
Đường kính nhỏ
Không gian hạn chế

Đây là lựa chọn phù hợp cho:

Đường ống áp lực
Trục nhỏ
Chi tiết gia công chính xác

Đầu đo G

Đầu đo G có năng lượng va đập lớn hơn và phù hợp cho:

Gang
Vật đúc
Bề mặt thô
Chi tiết kích thước lớn

Thang đo chuyển đổi HB, HV, HRA, HRB, HRC, HS, MPa

Thiết bị hỗ trợ chuyển đổi trực tiếp giữa nhiều thang đo:

Khả năng chuyển đổi trực tiếp giúp:

Giảm thời gian xử lý dữ liệu
Đồng bộ tiêu chuẩn kiểm tra
Thuận tiện cho QA/QC
Hỗ trợ đánh giá vật liệu sau nhiệt luyện

Độ phân giải đo đạt:

1 HL/HV/HB
0.1 HRC/HRB/HS
1 N/mm²

Độ phân giải cao đặc biệt quan trọng đối với:

Vật liệu có dải độ cứng hẹp
Kiểm tra lớp tôi bề mặt
Đánh giá độ đồng đều vật liệu
QA/QC cơ khí chính xác

Độ chính xác và tiêu chuẩn quốc tế

Equotip 550 có độ chính xác:

±4 HL (0.5% @850 HL)

Thiết bị đáp ứng đầy đủ:

ASTM A956
DIN EN ISO 16859
GB/T 17394
JB/T 9378

Đồng thời hỗ trợ hiệu chuẩn:

ISO/IEC 17025

Độ lệch đo và hệ số biến thiên thấp hơn DIN EN ISO 16859 giúp:

Tăng độ tin cậy phép đo
Giảm sai số khi đo liên tục
Tăng độ ổn định trong QA/QC công nghiệp
Bảo đảm khả năng đối chiếu và nghiệm thu kỹ thuật

Đây là yếu tố đặc biệt quan trọng đối với:

Nhà máy nhiệt điện
Dầu khí
Luyện kim
Kiểm định công nghiệp
Đóng tàu
Công nghiệp nặng

Ứng dụng trong công nghiệp

Proceq Equotip 550 được sử dụng rộng rãi trong:

Kiểm tra rotor turbine
Kiểm tra đường ống hơi
Kiểm tra pipeline dầu khí
Kiểm tra mối hàn
Kiểm tra vật liệu sau nhiệt luyện
Kiểm tra bình chịu áp lực
Đánh giá độ cứng kết cấu thép
QA/QC vật liệu cơ khí

Nhờ khả năng đo trực tiếp ngoài hiện trường, hỗ trợ nhiều loại đầu đo Leeb và đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt, Equotip 550 là giải pháp phù hợp cho các ứng dụng kiểm tra mà phương pháp đo độ cứng truyền thống khó triển khai hiệu quả

Thông số kỹ thuật

Thông số	Cấu hình
Màn hình	Cảm ứng 7 inch
Chuẩn bảo vệ	IP54
Bộ nhớ	8 GB (>1.000.000 phép đo)
Kiểu kết nối	Ethernet & USB-B (PC Connection), USB-A (PRT)
Pin	3.6V Li-ion
Nguồn điện vào	12V ±25% / 1.5A
Loại đầu đo	D, DL, DC và các loại khác
Tiêu chuẩn chuyển đổi	Leeb C, D, DC, DL, E, G, S
Thang đo chuyển đổi	HB, HV, HRA, HRB, HRC, HS, MPa
Lực kiểm tra	11 Nmm
Độ phân giải đo	1 HL/HV/HB, 0.1 HRC/HRB/HS, 1 N/mm²
Độ chính xác	±4 HL (0.5% @850 HL)
Độ lệch đo	Thấp hơn DIN EN ISO 16859
Hệ số biến thiên	Thấp hơn DIN EN ISO 16859
Hiệu chuẩn	ISO/IEC 17025
Tiêu chuẩn áp dụng	ASTM A956, DIN EN ISO 16859, GB/T 17394, JB/T 9378
Bộ phụ kiện	Bộ kit dụng cụ đính kèm theo máy
