Giấy đo lực - Giải pháp đo lường trong công nghiệp
Giấy đo lực không dùng nhiệt (hay còn gọi là phim cảm áp) là một giải pháp hiện đại và hiệu quả giúp phát hiện, định lượng và phân tích áp lực tiếp xúc giữa hai bề mặt. Loại phim này hoạt động dựa trên nguyên lý cảm biến hóa học mà không cần sử dụng nhiệt độ hay điện năng, giúp tiết kiệm thời gian, đơn giản hóa thao tác và mang lại độ chính xác cao.
Giấy đo lực – Giải pháp đo áp suất chính xác trong công nghiệp
Giấy đo lực (Prescale Film) là một trong những công cụ đo áp suất chuyên dụng, được sử dụng rộng rãi trong nhiều ngành công nghiệp như điện tử, LCD, bán dẫn, ô tô, pin lithium-ion và lắp đặt thiết bị cơ khí. Với khả năng hiển thị lực tác dụng thông qua màu sắc, giấy đo lực giúp kỹ sư dễ dàng đánh giá mức độ tiếp xúc, phân bố áp lực và sự cân bằng áp suất giữa các bề mặt – điều mà các thiết bị đo truyền thống khó có thể thực hiện được.
1. Giấy đo lực là gì?

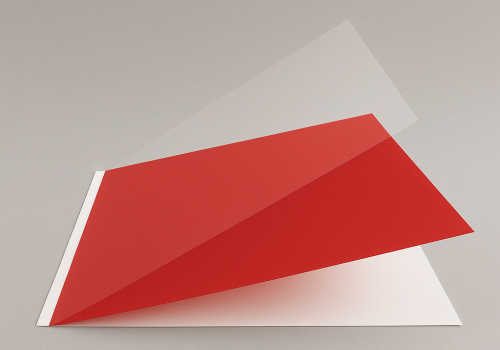

Giấy đo lực là một loại màng phim được phủ các vi hạt microcapsule tinh vi. Khi hai tấm phim (gọi là L-sheet và K-sheet) được đặt chồng lên nhau và chịu tác động của lực, các microcapsule bị phá vỡ và tạo ra màu đỏ với mức độ đậm nhạt khác nhau tùy theo cường độ áp suất.
Đây là công cụ được ưa chuộng trong các ứng dụng yêu cầu đo đạc nhanh, trực quan, không cần thiết bị điện tử phức tạp. Chỉ cần đặt giấy đo lực vào vị trí cần kiểm tra và tác dụng lực, kỹ sư có thể nhận biết lực mạnh – yếu thông qua mức độ đậm nhạt của màu sắc.
2. Các dải đo của giấy đo lực
Giấy đo lực Prescale có nhiều mức áp suất để phù hợp với từng ứng dụng khác nhau:
| Model | Dải đo áp suất (MPa) |
|---|---|
| 5LW – Ultra Extreme Low Pressure | 0.006 – 0.05 |
| 4LW – Extreme Low Pressure | 0.05 – 0.2 |
| 3LW – Ultra Super Low Pressure | 0.2 – 0.6 |
| 2LW – Super Low Pressure | 0.5 – 2.5 |
| 1LW – Low Pressure | 2.5 – 10 |
| MW – Medium Pressure (loại thường) | 10 – 50 |
| MS – Medium Pressure (độ nhạy cao) | 10 – 50 |
| HS – High Pressure | 50 – 130 |
Nhờ sự đa dạng này, giấy đo lực gần như đáp ứng mọi nhu cầu đo áp suất từ cực thấp đến rất cao, từ thử nghiệm điện tử đến kiểm tra ép khuôn trong ngành công nghiệp nặng.
3. Đặc điểm nổi bật của giấy đo lực
Giấy đo lực được tin dùng rộng rãi vì những ưu điểm vượt trội sau:
✔ Đo lực và phân bố áp suất chính xác
Giấy đo lực cho phép đánh giá:
-
Lực tổng tác dụng
-
Phân bố lực trên toàn bề mặt
-
Mức độ cân bằng hoặc lệch lực
Nhờ vậy, kỹ sư có thể nhanh chóng xác định vị trí lực không đồng đều, điểm tiếp xúc kém hoặc sai lệch khi lắp đặt thiết bị.
✔ Hiển thị lực bằng màu sắc dễ đọc
Độ đậm nhạt của màu đỏ phản ánh mức lực:
-
Màu càng đậm → lực càng lớn
-
Màu nhạt → lực nhỏ
Điều này giúp việc kiểm tra trở nên trực quan mà không cần thiết bị phân tích chuyên dụng.
✔ Đo nhanh – kết quả rõ ràng
Giấy đo lực chỉ cần đặt vào vị trí kiểm tra và tác dụng lực. Kết quả xuất hiện ngay lập tức, tiết kiệm đáng kể thời gian cho công đoạn đo đạc và hiệu chỉnh.
4. Nguyên lý hoạt động của giấy đo lực
Nguyên lý hoạt động của giấy đo lực dựa trên sự phá vỡ vi cầu microcapsule.
Khi hai tấm phim (L-sheet và K-sheet) được đặt úp mặt phủ vào nhau và chịu áp lực:
1. Microcapsule trong L-sheet bị phá vỡ theo mức độ tương ứng với lực tác dụng.
2. Chất tạo màu từ L-sheet phản ứng với chất hiện màu trong K-sheet.
3. Màu đỏ xuất hiện – đậm nhạt tùy theo cường độ lực.
4. Lực càng lớn → càng nhiều microcapsule bị phá → màu càng đậm.
Chính nhờ khả năng chuyển đổi lực thành màu sắc này mà giấy đo lực trở thành công cụ đo áp suất cực kỳ trực quan và dễ sử dụng.

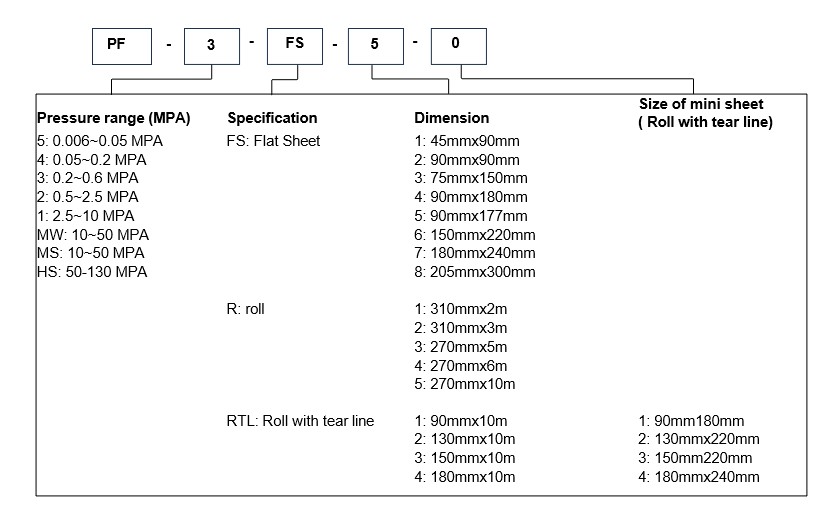

5. Quy cách và hướng dẫn chọn mã giấy đo lực
Quý khách đặt hàng theo Order code dưới đây:
Ví dụ:
Model: PF-3-FS-5
Giấy cảm lực kích thước 90x177mm, đo lực trong dải 0.2~0.6MPA, dạng tấm phẳng
Model: PF-4-RTL-1-3
Giấy cảm lực dạng cuộn kích thước 90x10000mm, đo lực dải 0.05~0.2MPA, có thể xé thành tấm nhỏ kích thước 150x220mm
Ngoài ra Quý khách hàng có thể đặt hàng sản xuất theo yêu cầu về kích thước, dải lực khác tiêu chuẩn
6. Hướng dẫn lưu trữ và sử dụng giấy đo lực
Để đảm bảo độ chính xác, khi sử dụng giấy đo lực cần lưu ý:
-
Tránh ánh sáng mạnh, giữ nguyên bao bì khi chưa dùng.
-
Bảo quản ở nhiệt độ 10–15°C, độ ẩm < 70%RH.
-
Tránh tiếp xúc với:
-
Giấy carbon
-
Nước, dầu, dung môi
-
Chất hóa học, nhựa chứa chất hóa dẻo
-
Cao su, tẩy, bút dầu
-
-
Sau khi lấy ra, phần chưa dùng nên cất lại trong túi và hộp gốc.
Tuân thủ những lưu ý này giúp giấy đo lực giữ được độ nhạy màu và khả năng hiển thị chính xác.
7. Ứng dụng của giấy đo lực trong công nghiệp
Giấy đo lực hiện đang được sử dụng trong rất nhiều lĩnh vực:
-
Điện tử – bán dẫn: kiểm tra lực ép chip, bảng mạch, module.
-
LCD – màn hình: đánh giá lực phân bố trong quá trình đóng gói và lắp ráp.
-
Ô tô: kiểm tra lực ép khuôn, lực đóng nắp, lực kẹp.
-
Pin lithium: kiểm soát lực ép cell, ép module.
-
Cơ khí: kiểm tra đồng đều lực khi lắp đặt thiết bị.
Nhờ khả năng đo nhanh – chính xác – trực quan, giấy đo lực giúp tăng chất lượng sản phẩm và giảm lỗi lắp ráp.
Kết luận
Giấy đo lực là giải pháp đo áp suất hiệu quả, dễ sử dụng và có độ chính xác cao. Với khả năng hiển thị lực thông qua màu sắc, giấy đo lực giúp doanh nghiệp kiểm soát chất lượng trong các công đoạn ép, kẹp, lắp ráp hoặc kiểm tra tiếp xúc. Từ đó cải thiện hiệu suất sản xuất, giảm lỗi và tối ưu chi phí.
Nếu bạn cần mình viết lại theo giọng văn trang trọng hơn, bán hàng hơn hoặc thêm hình ảnh, mình có thể chỉnh sửa tiếp.
